Pastato nuotekų sistemos vamzdynas dažniausiai būna paslėptas, todėl pasirinkus žinomų gamintojų patikimus ir iš ilgaamžių medžiagų pagamintus vamzdžius bei jungiamąsias dalis, šis pastato funkcinis elementas gali būti pamirštas keliems dešimtmečiams.
Tačiau ne viskas yra taip paprasta, kaip atrodo iš pirmo žvilgsnio. Pasitaiko daug atvejų, kai nuotekų vamzdžių stovai sumontuojami prie pastato konstrukcijų, besiribojančių su svetainėmis ar net miegamosiomis patalpomis. Tokiu atveju atsiranda tikimybė girdėti nemalonius garsus iš vamzdyno, t.y. girdėti nutekančio vandens sukeliamą triukšmą. Tai ypač juntama, kai neteisingai parenkami plonasieniai lietaus vandens nutekėjimo vamzdžiai, kurie išoriškai nuo pastato nuotekų vamzdžių skiriasi nežymiai.
Vidaus nuotekų sistemos vamzdžiai
Pastato nuotekų sistemos vamzdžius galima suskirstyti pagal medžiagas bei standartus.
Gali būti siūlomi plonasieniai arba storasieniai monolitinės (vienalytės) sienelės vamzdžiai, taip pat strūktūrinės (skirtingų sluoksnių) sienelės vamzdžiai bei specialios sienelės (mineralizuoto plastiko) vamzdžiai, paprastai vadinami betriukšmiais.
Monolitinės bei struktūrinės sienelės vamzdžiai, pagaminti iš PVC ar PP paprastai žymimi EN standarto žymenimis, o betriukšmių vamzdynų žymėjime dažnai EN standarto numeris nenurodomas, kadangi plastikas būna sumaišytas su įvariomis mineralinėmis garsą slopinančiomis medžiagomis (sienėlė nėra pagaminta iš vienos konkrečios medžiagos).
EN1329 |
Pastatų viduje plastikinių vamzdynų sistemos aukštos ir žemos temperatūros nuotekoms išleisti. Neplastifikuotas polivinilchloridas (PVC-U) |
EN1451 |
Pastatų viduje plastikinių vamzdynų sistemos aukštos ir žemos temperatūros nuotekoms išleisti. Polipropilenas (PP) |
EN1453 |
Pastatų viduje plastikinių vamzdynų sistemos su struktūrinių sienelių vamzdžiais aukštos ir žemos temperatūros nuotekoms išleisti. Neplastifikuotas polivinilchloridas (PVC-U) |
PASTABA: Prekyboje labai dažnai galima pastebėti analogiškai pastato nuotekų sistemų vamzdžiams atrodančių produktų, kurių paskirtis yra kiek kita. Pamatę užrašą EN12200 ant vamzdžio turėtumėte žinoti, kai tai nėra pastato nuotekoms išleisti pastatų viduje skirtas vamzdis. Tai plonasienis lietvamzdis, skirtas montuoti tik pastato išorėje. Pilnas standarto pavadinimas: EN12200 - Antžeminės išorinės plastikinių lietvamzdžių sistemos. Neplastifikuotas polivinilchloridas (PVC-U).
Storasieniai EN1453 struktūrinės sienelės vamzdžiai
Vietoj monolitinės sienelės vamzdžių, naudojami storasieniai struktūrinės sienelės vamzdžiai, turintys tris sluoksnius: išorinį ir vidinį polivinilchlorido (PVC), bei tarp jų esantį suputintą sluoksnį.
Struktūriniai vamzdžiai pasižymi labai geromis garso slopinimo savybės (iš struktūrinės sienelės vamzdžių girdimas mažesnis triukšmas net ir lyginant su tokio pat sienėlės storio monolitinės sienelės vamzdžiais). Tokie vidaus nuotekų vamzdžiai gali būti vadinami storasieniais mažatriukšmiais vamzdžiais.
Standarto numeris |
EN 12200 |
EN 1451 |
EN1453 |
Pritaikymas |
Lietvamzdis pastato išorėje |
Vidaus nuotekų vamzdis |
Vidaus nuotekų vamzdis |
Medžiaga, sienelė |
Monolitinis PVC |
Monolitinis PP |
Struktūrinis PVC |
50mm skersmens vamzdžio sienelės storis, mm |
1,8 |
1,8 |
3,0 |
110mm skersmens vamzdžio sienelės storis, mm |
2,2 |
2,7 |
3,2 |
PVC vamzdžiai vidaus nuotekoms įrengti
Be didesnio sienėlės storio ar geresnių struktūrinio vamzdžio garso slopinimo charakteristikų, PVC medžiaga taip pat pasižymi net 2,5 karto mažesniu šilumos plėtimosi koeficientu nei PP, t.y. plastikas PVC du su puse karto mažiau pailgėja/susitraukia dėl šiluminių poveikių, kas garantuoja, kad ilgalaikės eksploatacijos metu vamzdis neišsiners iš movos. Tuo tarpu tiek OPTIMA PVC, tiek ir standartiniai PP vamzdžiai yra identiškai atsparūs transportuojamo jais skysčio maksimalioms temperatūroms.
|
Wavin OPTIMA PVC vamzdis |
Standartinis PP sistemos vamzdis |
Linijinis šilumos plėtimosi koeficientas, mm/m·C |
0,06 |
0,15 |
Maksimali trumpalaikė leistina temperature, oC |
95 |
95 |
Nuotekų vamzdžių atsparumo ugniai klasė
Plastiko PVC atsparumo ugniai klasė yra gerokai aukštesnė, nei plastiko PP. PVC priklauso nepalaikančių degimą medžiagų grupei, kitaip nei plastiko PP, kuris yra degus.
Nuotekų vamzdžių jungimas
Moviniai vamzdžių sujungimai pasižymi šiais privalumais:
- Guminis sandarinimo žiedas, gaminamas iš gumos SBR (stirol-butadieno), esant slėgiui plečiasi, todėl užtikrina geresnį sujungimo sandarumą. Žiedas atsparus agresyvioms medžiagoms, esančioms buitiniuose ir pramonės įmonių nutekamuosiuose vandenyse;
- Patekus nešvarumams į sandarinimo žiedą, šis lengvai išsiima, o išvalius taip pat lengvai įstatomas atgal;
- Naudojant lengvai išimamus ir įstatomus sandarinimo žiedus, lengva atlikti kontrolinį sistemos montavimą, t.y. išėmus žiedus laikinai surinkti visą sistemą, taisyklingai ir tiksliai parinkti jungtis bei tvirtinimo vietas. Įsitikinus, kad visos būsimo vamzdyno detalės parinktos teisingai, galima sudėti sandarinimo žiedus ir galutinai sumontuoti visą sistemą;
- Movos konstrukcija bei sandarinimo sistema garantuoja sandarumą vykstant vamzdžio linijiniam plėtimuisi, atsirandančiam dėl temperatūrinių svyravimų. Sujungimas bus sandarus visą tarnavimo laiką ir atlaikys ne mažesnį kaip 5m vandens stulpo išorinį ir vidinį slėgį;
Vidaus nuotekų sistemos dalys
Pastato nuotekų sistemos išsiskiria plačiu vamzdžių ir jungiamųjų dalių asortimentu nuo 32 iki 110 mm skersmens. Be standartinių jungiamųjų dalių taip pat siūlomi perėjimai į ketaus sistemas, sujungimai su WC, ventiliaciniai stogeliai, vamzdžių tvirtinimo elementai, kt. gaminiai, tokie kaip vakuuminiai oro ventiliai, sauso tipo nuotekų vožtuvai.

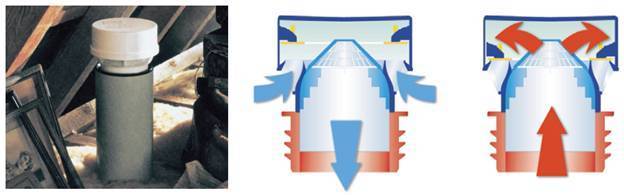

Vakuuminiai oro ventiliai
Vakuuminiai oro ventiliai - tai nuotekų tinklų dalys, pakeičiančios įprastus ventiliacinius vamzdžius. Tokiu būdu stovas baigiasi patalpoje arba palėpėje, taupomos medžiagos (ventiliacijos vamzdis, jo aptaisa pereinant į stogo konstrukciją), mažėja darbo sąnaudos, nepažeidžiamas stogo hermetiškumas, išvengiama sistemos peršalimo galimybė. Kai slėgis vamzdyje didesnis ar lygus patalpos slėgiui, ventilis yra uždarytas ir neišleidžia kvapo iš nuotekų vamzdžio į patalpą. Kai slėgis vamzdyje sumažėja, ventilis atsidaro ir įleidžia orą į sistemą. Oro ventilis montuojamas tokiose vietose, kur lengvai prieina oras bei yra galimybė jį apžiūrėti. Aplinkos temperatūra gali svyruoti nuo -20oC iki + 60oC. Patalpose, kuriose temperatūra yra žemiau 0oC, ant ventilio reikia palikti viršutinę jo įpakavimo dalį. Vakuuminiai oro ventiliai montuojami ant vamzdžių, kurių skersmuo nuo 32 iki 110 mm. Vakuuminiai oro ventiliai turi atitikti standarto EN 12380 reikalavimus.

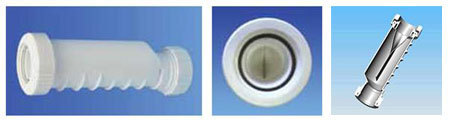

Sauso tipo nuotekų vožtuvai
Savaime atsiveriantis/užsisandarinantis nuotekų vožtuvas, kuris neleidžia prasiskverbti nemaloniam kvapui iš nuotekų nuvedimo sistemų ir kartu jose palaiko vienodą slėgį. Vožtuve naudojama specialiai sukurta membrana, skirta sudaryti orui nelaidžią tarpinę tarp gyvenamosios erdvės ir nuotekų sistemos. Savaime užsisandarinantis vožtuvas atsidaro nuo vandens slėgio nuleidžiant nuotekas ir užsidaro, suformuodamas sandarią tarpinę, kai nuotekos pašalinamos.
Vožtuvas yra alternatyva standartiniam nuotekų sistemos sifonui (sumontavus vožtuvinį vamzdį, standartinis sifonas nebereikalingas) ir gali būti naudojamas tiek gyvenamosios, tiek komercinės, tiek ir pramoninės paskirties pastatuose.
Vožtuvai galimi dviejų dydžių: 32 ir 40mm.
