Šviestuvo jungiklių pajungimas, dimeriuojamas jungiklis, dvigubo, kryžminio perjungiklio pajungimas ir schema

Nors elektros jungiklis atrodo mažas ir nereikšmingas elementas, bet iš tiesų taip nėra. Renkantis elektros jungiklius, reikia atsižvelgti į keletą techninių, funkcinių ir estetinių aspektų.

Elektros jungiklių pasirinkimas

Renkantis jungiklius pirmiausia reikia žinoti paskirtį. Vidaus ar lauko naudojimui? Lauko jungikliai turi apsaugą nuo vandens, dulkių, jie atsparūs šalčiui, karščiui. Tokie jungikliai žymimi IP raidėmis ir skaičiais. Pavyzdžiui, IP44 ar IP65. Pirmasis skaičius nurodo apsaugos nuo kietųjų dalelių patekimo į įrenginio vidų lygį, antrasis - apsaugos nuo vandens patekimo į įrenginio vidų laipsnį. Pirmasis skaičius būna nuo 0 iki 6, o antrasis - nuo 0 iki 8. Kuo didesni šie skaičiai, tuo geriau jungiklis apsaugotas nuo dulkių ir skysčių patekimo į jo vidų. IP apsaugą turintys jungikliai reikalingi lauke, vonios kambaryje, drėgnose patalpose.

Paprastas mechaninis jungiklis ar specialus? Iš specialių ar specifinių jungiklių galima paminėti liečiamus (sensorinius), elektroninius automatinius, išmaniuosius, reguliuojančius šviesos intensyvumą ir kt. Elektroniniai jungikliai valdomi ne fiziniu kontaktu, o signalu.

Elektrotechnikos pramonė tobulėja septynmyliais žingsniais, jungiklių yra įvairių, tad renkantis verta pasidomėti jų funkcionalumu, labai dažnai elektroninių automatinių jungiklių kaina nedaug skiriasi nuo klasikinių mechaninių jungiklių.

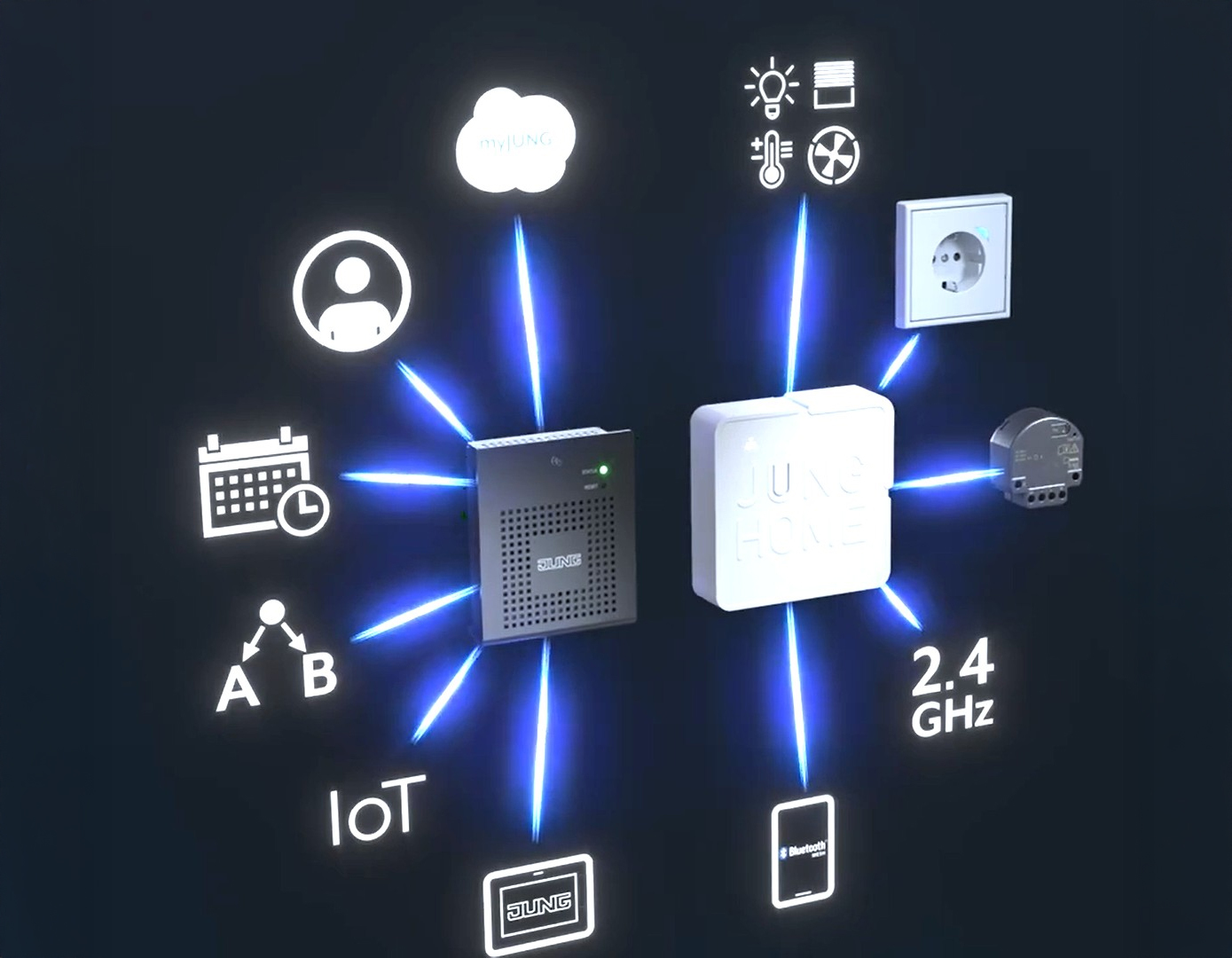

Remonto metu bute ar name verta instaliuoti valdymo sistemą, pavyzdžiui, JUNG Home, kuri ne tik patogi, ekonomiška ir komfortiška, bet yra belaidė, nereikia naujos instaliacijos, jungiklių, automatiškai, pagal jutiklių duomenis gali valdyti apšvietimą, žaliuzes, šildymą, vėdinimą.

JUNG Home sistemai nereikalinga nauja elektros instaliacija, daug jungiklių, laidų, elektros skydelio išplėtimas, internetas, serveris. Sistemos prietaisai valdomi per saugų Bluetooth Mesh ryšį.

Standartiniai jungikliai paprastai būna pritaikyti nominaliai įtampai ir srovei (230 V, 10-16 A). Pirkdami jungiklius įsitikinkite, kad jie atitinka jūsų elektros instaliacijos reikalavimus.

Pagal veikimo būdą jungikliai gali būti:

●       vienpoliai - įjungia/išjungia vieną elektros grandinę;

●       dviejų polių (dvigubi) jungikliai - valdo dvi atskiras grandines;

●       perjungikliai - leidžia valdyti vieną šviesos tašką iš kelių vietų (pavyzdžiui, ilguose koridoriuose, laiptinėse);

●       kryžminiai jungikliai - naudojami tarp dviejų perjungiklių, jei norima valdyti vieną šviestuvą iš daugiau nei dviejų vietų;

●       reguliatoriai (dimeriai) - leidžia reguliuoti apšvietimo stiprumą;

Taip pat jungiklai gali turėti vieną, du, tris klavišus, skirtus kelių šviesos šaltinių ar kitos įrangos valdymui.

Renkantis jungiklius reikia atsižvelgti, kaip jie bus montuojami: ar bus
įleidžiami (po tinku, po apdailos plokšte) - tokie dažniausiai naudojami naujuose ar renovuotuose namuose. Paviršiniai jungikliai montuojami ūkinėse patalpose, sandėliuose, garažuose, kai nenorima ar negalima gręžti sienų, taip pat jie tinka ir retro ar techno stiliaus interjeruose.

JUNG asortimente yra klasikinio dizaino jungiklių linijos, minimalistinio stiliaus interjere itin dera LS Zero serijos jungikliai, kurie susimontuoja lygiai su sienos paviršiumi.

JUNG tiek dizaino, tiek spalvų požiūriu turi vieną didžiausių jungiklių įvairovę, taip pat plačiai žinoma nepriekaištinga šių jungiklių kokybė bei montavimo patogumas ir paprastumas.

Jungikliai gali turėti papildomų funkcijų, pavyzdžiui, apšviestą klavišą, tai patogu orientacijai tamsoje, gali turėti laikmatį automatiniam išsijungimui.

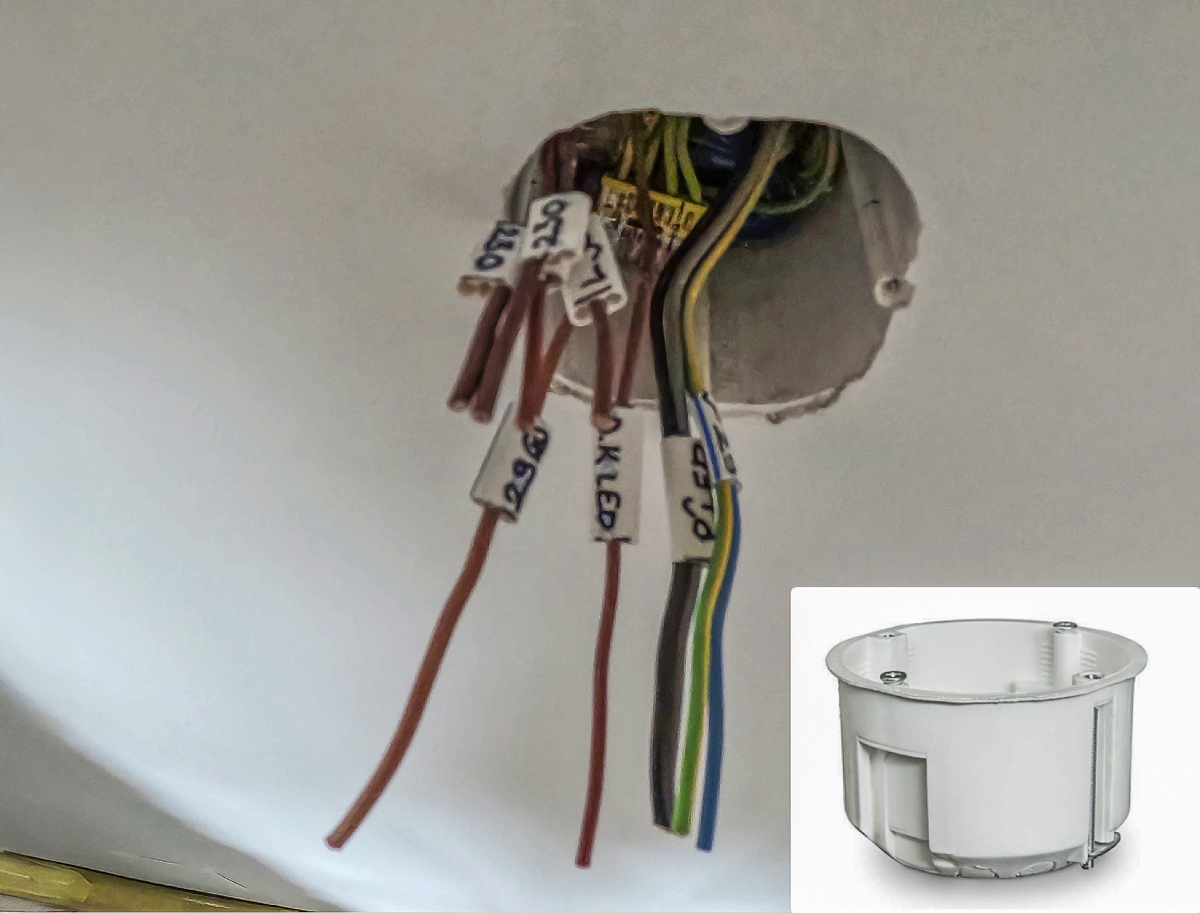

Instaliacinės dėžutės montavimas

Instaliacinės montažinės dėžutės reikalingos įleidžiamam jungiklio montavimui. Dažniausiai naudojamos apvalios plastikinės (60 mm skersmens) dėžutės. Jos gali būti viengubos, kelių jungiklių dėžutės su jungtimis, specialios, skirtos montuoti į gipso, plytų ar betono sieną, dėžutės įtvirtinamos su varžtais, tinku ar klijais.

Labai svarbu, kad instaliacinė montažinė dėžutė stipriai įsitvirtintų sienoje. Judanti dėžutė - nesaugi elektros instaliacija.

Paprastai instaliacinės montavimo dėžutės parduodamos su įtvirtinimo varžtais, jų dugne ar šonuose yra angos laidams prakišti.

Laidų įtvirtinimas jungiklyje

Išjungiamas elektros tiekimas, kabeliai sutrumpinami iki 10-15 cm ilgio, nužievinami laidų galai. Nužievinimo ilgis būna nurodytas ant jungiklio mechanizmo.

Laidų nužievinimo įrankis.

Į montažinę dėžutę įtraukiami laidai (paprastai trys: fazė, grįžtamasis ir nulis, jei jungiklis su apšvietimu). Laidai įkišami į jungiklio kontaktus: IN (L) - fazė,
OUT (1 ar 2) - išėjimas į šviestuvą.

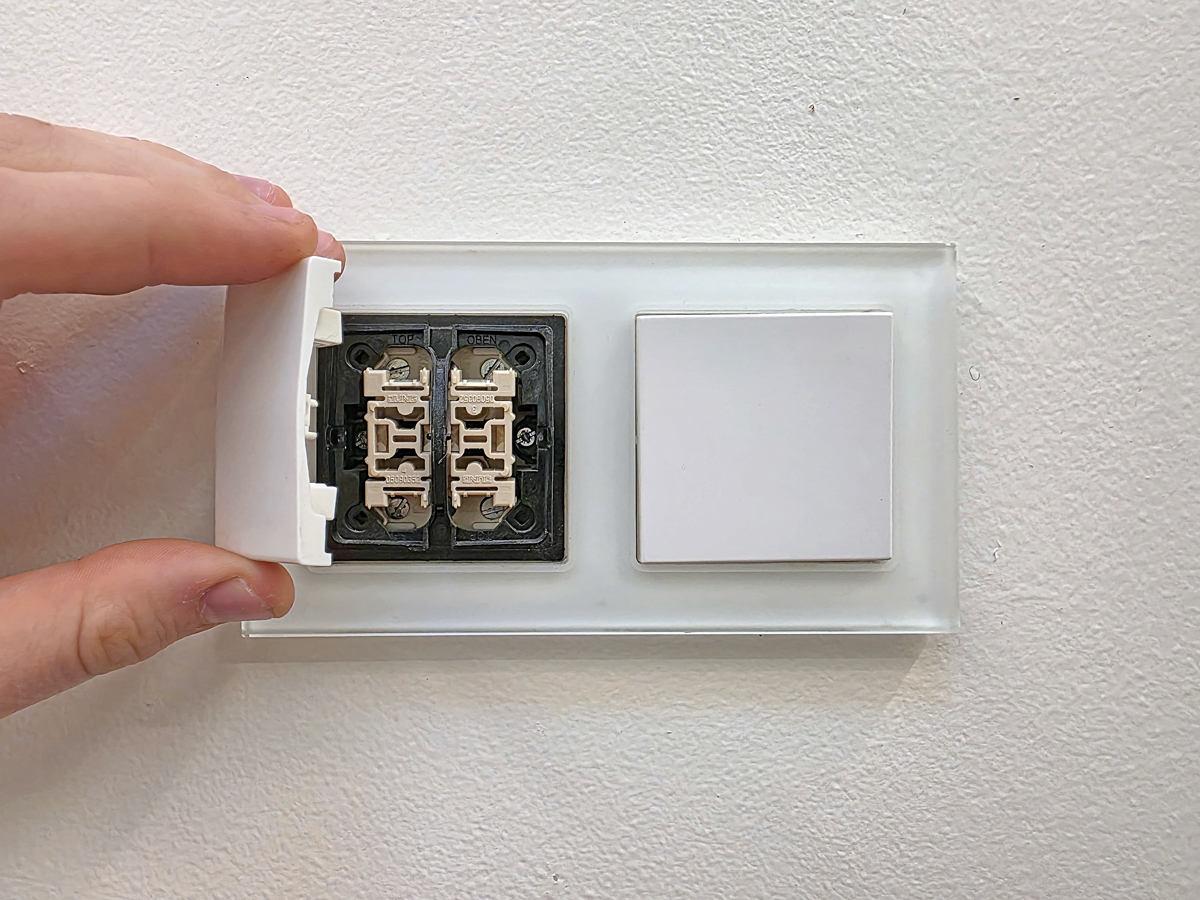

JUNG jungikliai turi bevaržtį laido gnybtą, kuris tvirtai prispaudžia laidą jungiklio mechanizme, nereikia naudoti varžtų, kurie ilgainiui gali atsilaisvinti. Nenaudojami laidai izoliuojami ir įstumiami į instaliacinę dėžutę. Jungiklio mechanizmas įstatomas į dėžutę ir tvirtinamas varžtais, spyruokliniais fiksatoriais.

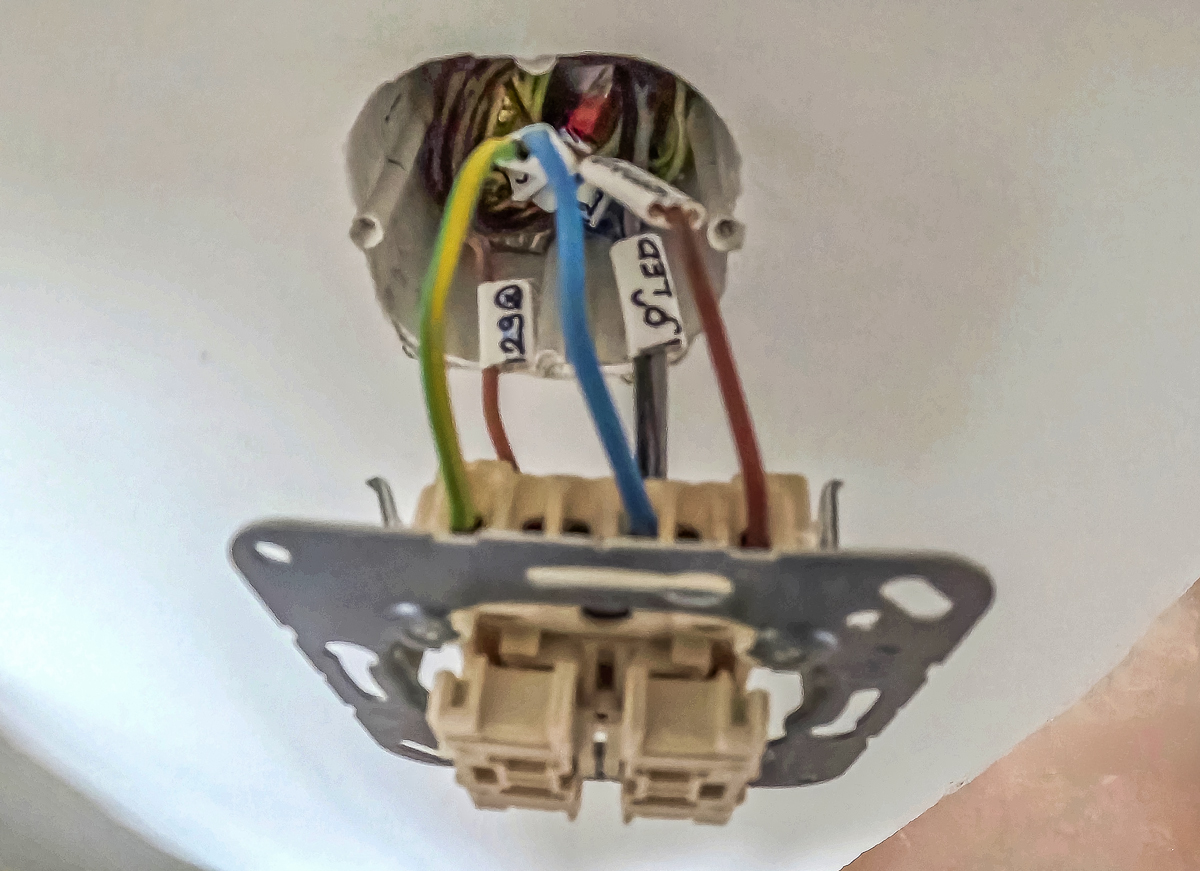

JUNG jungiklių mechanizmai turi bevaržtį laidų įtvirtinimo gnybtą.

Pradžioje instaliacinė dėžutė įstatoma laisvai, galutinai neprisukant varžtų. Jeigu liko tarpai tarp sienos ir dėžutės, juos reikia užpildyti tinko skiediniu. Instaliacinės dėžutės įtvirtinimas mūre turi būti stabilus, visą ertmę reikia užpildyti tinko skiediniu ar klijais. Jeigu naudojamos montavimo putos, jos purškiamos tik įstačius ir įtvirtinus dėžutę.

Jungiklių pajungimo schemos

Pagal visuotinai priimtą žymėjimą fazinis laidas žymimas L raide (ruda arba juoda spalva), nulinis arba neutralus N (mėlyna spalva), įžeminimo laidas PE (geltonas su žalia). Paprastai šviestuvo elektros grandinei įžeminimo laidas nereikalingas. Jis reikalingas didelės įtampos įrenginiams, ekstremaliose vietose, šviestuvams su metaliniu korpusu. Jeigu yra atvestas, bet nereikalingas, paliekamas laisvas.

Norint šviestuvą junginėti iš dviejų vietų reikia rinktis perjungiklius, jų reikės dviejų. Norint šviestuvą junginėti iš 3 vietų, reikia montuoti du perjungiklius ir vieną kryžminį perjungiklį. Dimeris (šviesos srauto valdiklis) parenkamas pagal lempų, kurias jis reguliuos, tipą. Lemputės ar šviestuvai, kuriuos norite reguliuoti, taip pat turi būti pritaikyti reguliavimui - su užrašu Dimmable arba reguliatriaus ženklu. Atkreipkite dėmesį į lemputės etiketę, jei reguliatorius perbrauktas, lempos jungti su dimeriu negalima.

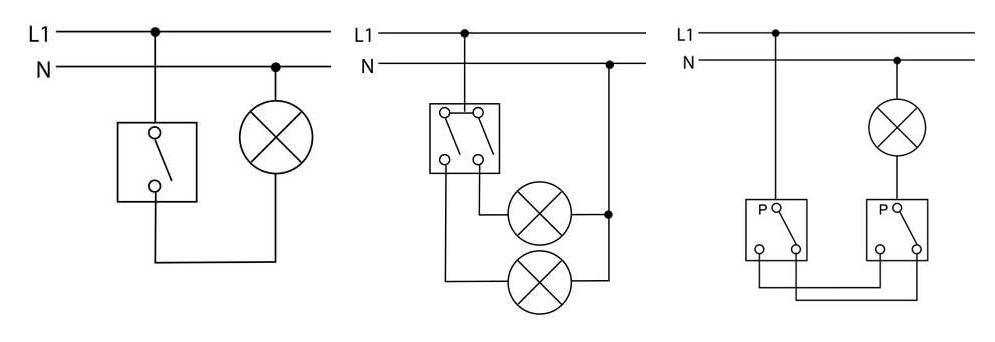

Jungiklių pajungimo schemos (iš kairės į dešinę): vienos, dviejų apšvietimo grupių, perjungiklio, skirto įjungimui/išjungimui iš skirtingų vietų schema Vienos grupės apšvietimo įjungimui/išjungimui iš skirtingų vietų naudojami du perjungikliai.

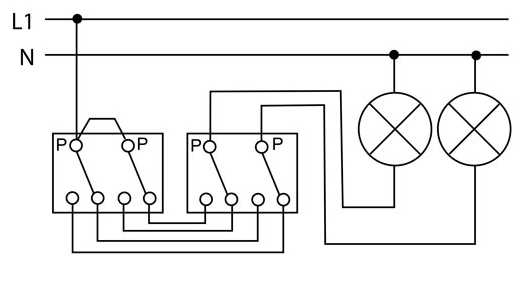

Elektros grandinė su dviem perjungikliais, skirta dviem šviestuvams įjungti/išjunti iš skirtingų vietų.

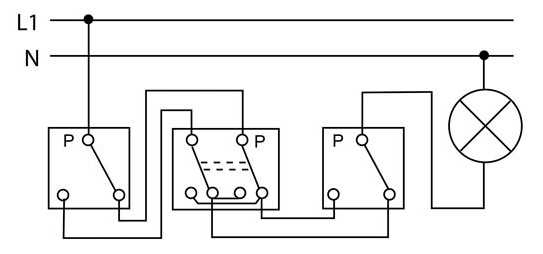

Vieno šviestuvo įjungimas/išjungimas iš trijų skirtingų vietų: naudojami du paprasti perjungikliai ir vienas kryžminis (viduryje).

Šviestuvo su judesio jutikliu pajungimas

Jeigu paprasto šviestuvo pajungimo schemos gana aiškios, tai šviestuvo su judesio jutikliu (davikliu) pajungimas kelia klausimų, nes variantų gali būti ne vienas. Šviestuvo su judesio jutikliu pajungimas į jungiklį gali būti atliekamas keliais būdais, priklausomai nuo to, ar norite, kad šviestuvas veiktų tik nuo judesio jutiklio, ar kad šviestuvas veiktų tiek nuo judesio jutiklio, tiek nuo mechaninio jungiklio. Šis pajungimo būdas tik nedaug sudėtingesnis nei paprasto jungiklio pajungimas ir kai kuriose vietose labai patogus, pavyzdžiui, koridoriuje, lauke.

Būtent tokiems atvejams, kai šviesa turi būti įjungta be nuolatinio objekto judėjimo, reikia papildomos apšvietimo valdymo galimybės - trijų padėčių jungiklio įrengimo, kad šviestuvą galima būtų valdyti ir per jungiklį, ir nuo judesio jutiklio. Judesio jutiklis turi 3 laidus: L - fazė, N - nulis, OUT- išėjimas į šviestuvą, naudojamas dviejų kontaktų jungiklis.

●       Prijunkite fazę (L) ir nulį (N) iš elektros tinklo prie judesio jutiklio ir apšvietimo lempos;

●       Judesio jutiklis turi tris kontaktus: L (fazė) - fazės laidą iš elektros tinklo, N (nulis) -nulinį laidą iš elektros tinklo ir OUT (išėjimas į šviestuvą) - prijunkite šį išėjimą prie šviestuvo fazės įėjimo.

●       Paimkite fazės laidą iš maitinimo ir prijunkite jį prie jungiklio įėjimo.
Iš jungiklio išėjimo fazės laidą prijunkite tiesiai prie šviestuvo (apeinant judesio daviklį).
Tai užtikrins, kad, įjungus jungiklį, šviestuvas gaus tiesioginį maitinimą ir degs pastoviai, nepriklausomai nuo judesio.

●       Kai jungiklis yra išjungtas, šviestuvas veikia per judesio daviklį - šviesa įsijungia tik tada, kai aptinkamas judesys. Kai jungiklis yra įjungtas, šviestuvas gauna tiesioginį maitinimą ir dega nuolat, nepriklausomai nuo judesio.

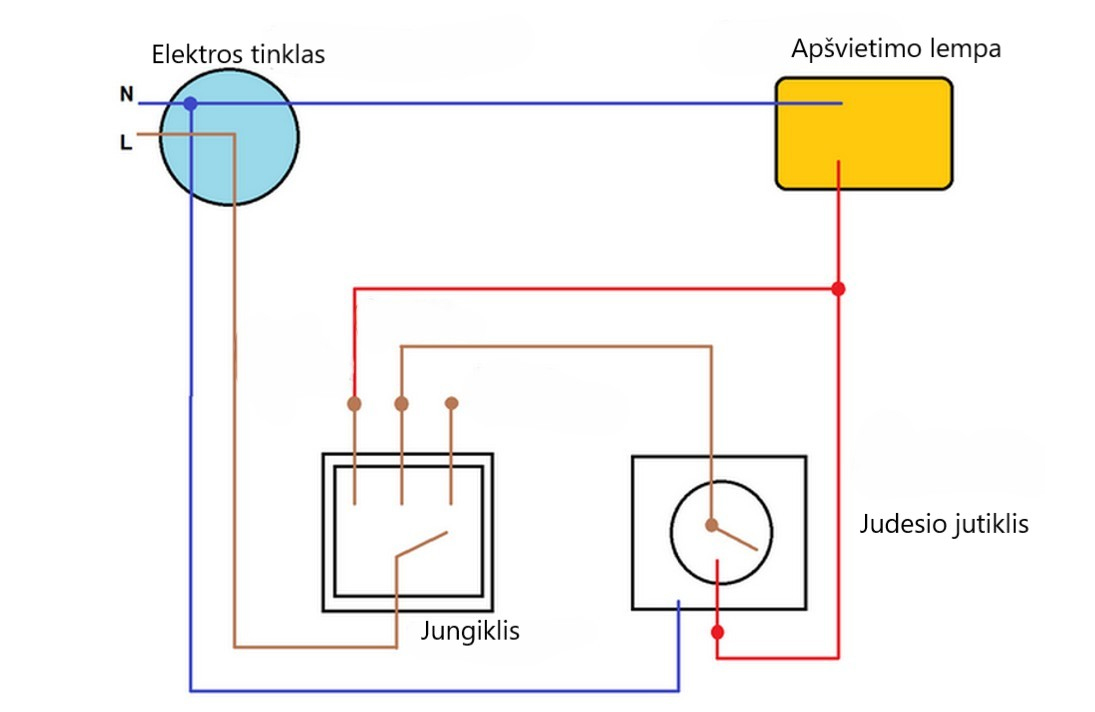

Šviestuvo su judesio davikliu pajungimo schema

Primename, kad dirbant bet kokius elektros darbus reikia atjungti elektros tiekimą, visada patikrinkite fazę testeriu, naudokite tinkamo skersmens kabelius (apšvietimo grandinėms paprastai 1.5 mm²). Naudokite jungiklius ir dėžutes su CE ženklinimu, jungdami jungiklius patikrinkite, ar kontaktai tvirtai prispausti. Svarbu, kad visi laidų sujungimai būtų atliekami saugiai ir laikantis elektros saugos taisyklių. Jei nesate tikri dėl sujungimų, geriausia kreiptis į profesionalų elektrą.
